PCAN-USB X6 - Interfaccia CAN FD a 6 canali per USB 2.0 ad alta velocità,con connettore D-Sub
Usa la rotella di scorrimento del mouse per ingrandire l'immagine
| Cod. art.: | IPEH-004062 |
|---|---|
| Peso: | 0,550 Kg |
Servizi
StampaL'interfaccia PCAN-USB X6 consente di collegare ad un computer tramite porta USB fino a 6 bus CAN o CAN FD. Questo dispositivo è ideale per lavorare con più reti CAN e per essere utilizzato in banchi di prova con simulazioni HIL (Hardware-In-the-Loop) per veicoli a motore oppure in test della linea di produzione di prodotti basati su CAN.

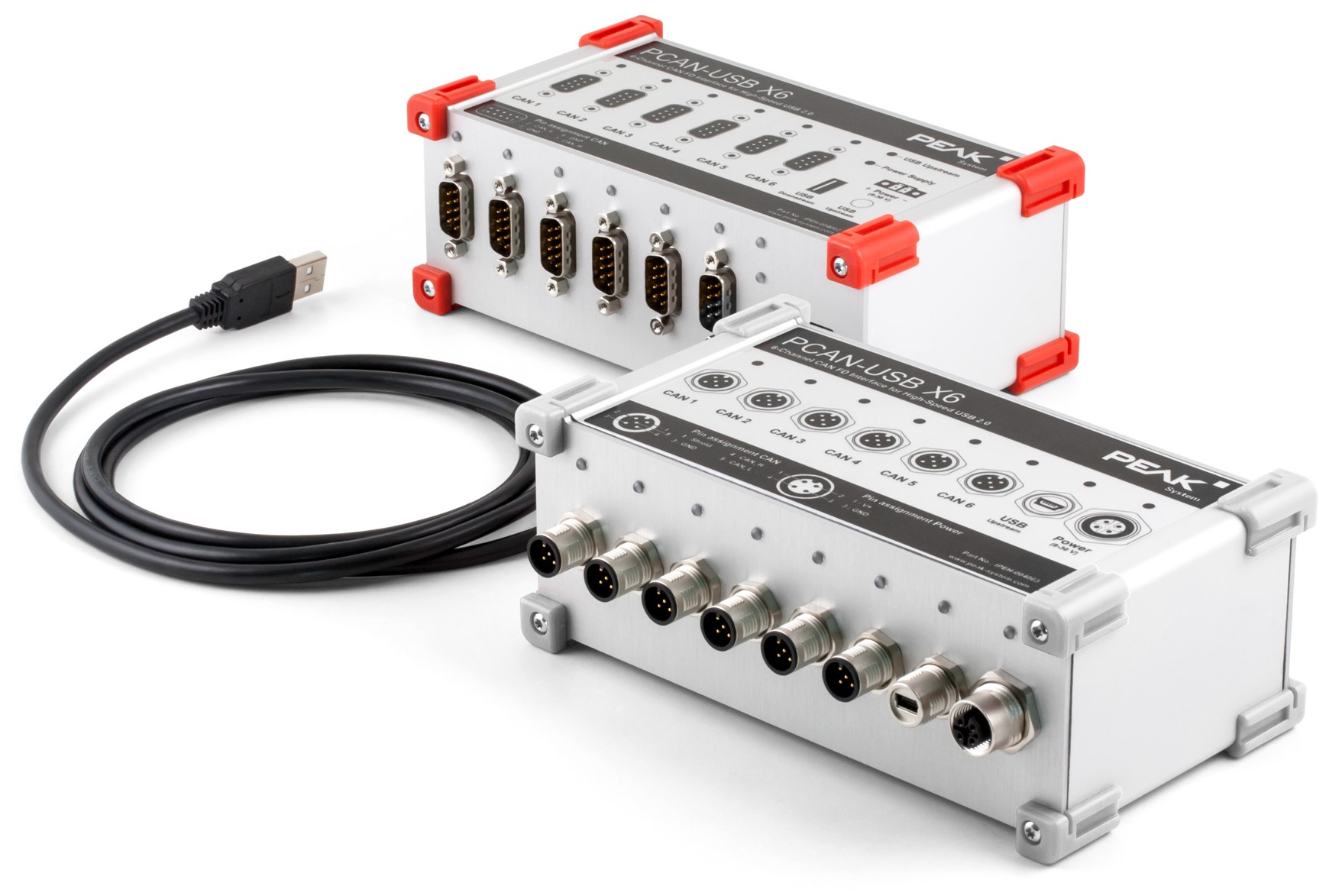

L'interfaccia PCAN-USB X6 in alluminio profilato è disponibile in due varianti: con connettori D-Sub o con connettori circolari M12, più adatti per operare in ambienti di lavoro estremi.
Per le versioni optoisolate è garantita un‘solazione galvanica fino a 300 V fra lato PC e lato CAN.
Unitamente all'hardware vengono forniti il software di monitoraggio PCAN-View e l’interfaccia di programmazione PCAN-Basic per lo sviluppo delle applicazioni tramite connessione CAN. Essi supportano il nuovo Standard CAN FD.
Il nuovo standard CAN FD (CAN con gamma dati flessibile) è caratterizzato da una maggiore larghezza di banda per il trasferimento dei dati.
L'interfaccia PCAN-USB X6 in alluminio profilato è disponibile in due varianti: con connettori D-Sub o con connettori circolari M12, più adatti per operare in ambienti di lavoro estremi.
Per le versioni optoisolate è garantita un‘solazione galvanica fino a 300 V fra lato PC e lato CAN.
Unitamente all'hardware vengono forniti il software di monitoraggio PCAN-View e l’interfaccia di programmazione PCAN-Basic per lo sviluppo delle applicazioni tramite connessione CAN. Essi supportano il nuovo Standard CAN FD.
Il nuovo standard CAN FD (CAN con gamma dati flessibile) è caratterizzato da una maggiore larghezza di banda per il trasferimento dei dati.
Caratteristiche:
> Adattatore per USB 2.0 alta velocità (compatibile con USB 1.1 e USB 3.0)
> 6 Canali CAN ad alta velocità (ISO 11898-2)
> Isolazione galvanica sulla connessione CAN fino a 300 V (solo per IPEH-004063 e IPEH-004064)
> Conforme alle specifiche CAN 2.0 A/B e FD
> Supporto CAN FD commutabile per standards ISO e Non-ISO
> Velocità di trasmissione CAN FD per il campo dati (64 bytes max.) da 25 kbit/s fino a 12 Mbit/s
> Velocità di trasmissione CAN da 25 kbit/s fino a 1 Mbit/s
> Risoluzione marcatura temporale (time stamp) 1 µs
> Implementazione FPGA del controller CAN FD
> Ricetrasmettitore CAN NXP TJA1044GT
> LED di stato per canali CAN, upstream USB e alimentazione
> Connessione CAN tramite D-Sub da 9 pin o connettore circolare M12 da 5 pin (in entrambi i casi l'assegnazione dei pin avviene secondo la specifica CiAR 303-1)
> Custodia in alluminio profilato con grado di protezione superiore a IP64 (solo per IPEH-004063)
> Porta USB downstream 2.0 ad alta velocità (solo per IPEH-004062 e IPEH-004064)
> Terminazione CAN attivabile separatamente per ciascun canale tramite ponticello saldato
> Misurazione del carico del bus inclusi i frames d‘errore e i frames di sovraccarico sul bus fisico
> Generazione d‘errore indotta per messagi CAN in entrata e in uscita
> Tensione d‘alimentazione da 8 a 30 V
> Temperatura d‘esercizio da -40 a 85°C (-40 a 185°F)
> Adattatore per USB 2.0 alta velocità (compatibile con USB 1.1 e USB 3.0)
> 6 Canali CAN ad alta velocità (ISO 11898-2)
> Isolazione galvanica sulla connessione CAN fino a 300 V (solo per IPEH-004063 e IPEH-004064)
> Conforme alle specifiche CAN 2.0 A/B e FD
> Supporto CAN FD commutabile per standards ISO e Non-ISO
> Velocità di trasmissione CAN FD per il campo dati (64 bytes max.) da 25 kbit/s fino a 12 Mbit/s
> Velocità di trasmissione CAN da 25 kbit/s fino a 1 Mbit/s
> Risoluzione marcatura temporale (time stamp) 1 µs
> Implementazione FPGA del controller CAN FD
> Ricetrasmettitore CAN NXP TJA1044GT
> LED di stato per canali CAN, upstream USB e alimentazione
> Connessione CAN tramite D-Sub da 9 pin o connettore circolare M12 da 5 pin (in entrambi i casi l'assegnazione dei pin avviene secondo la specifica CiAR 303-1)
> Custodia in alluminio profilato con grado di protezione superiore a IP64 (solo per IPEH-004063)
> Porta USB downstream 2.0 ad alta velocità (solo per IPEH-004062 e IPEH-004064)
> Terminazione CAN attivabile separatamente per ciascun canale tramite ponticello saldato
> Misurazione del carico del bus inclusi i frames d‘errore e i frames di sovraccarico sul bus fisico
> Generazione d‘errore indotta per messagi CAN in entrata e in uscita
> Tensione d‘alimentazione da 8 a 30 V
> Temperatura d‘esercizio da -40 a 85°C (-40 a 185°F)
Dettaglio fornitura:
> PCAN-USB X6 con involucro in alluminio
> IPEH-004062 e IPEH-004064: connettore controparte per l'alimentazione
> IPEH-004063: Cavo di alimentazione e cavo USB
> Driver per Windows 10 e Linux (32/64-bit)
> Software di visualizzazione PCAN-View per Windows
> Interfaccia di programmazione PCAN-Basic per lo sviluppo di applicazioni con connessione CAN
> Interfacce di programmazione per protocolli standardizzati del settore automotive
> Manuale in formato PDF
